PLAC-5100-S稱重顯示控制器既可以實現靜態下的高精度稱重，也可以在沖擊和振動的情況下實現高速準確的動態稱重。該控制器在硬件上具有開關量輸入和輸出，因此可用外部開關信號實現清零、去皮、啟動、停止等操作，可完成重量信號的定值控制、上下限控制、定量控制、減量控制、分選控制（需要選配擴展板）。可廣泛的應用于定量稱重包裝機、配料稱重包裝機、液體灌裝稱重機、重量分選機、拉壓力試驗機、載荷測試儀等裝置。

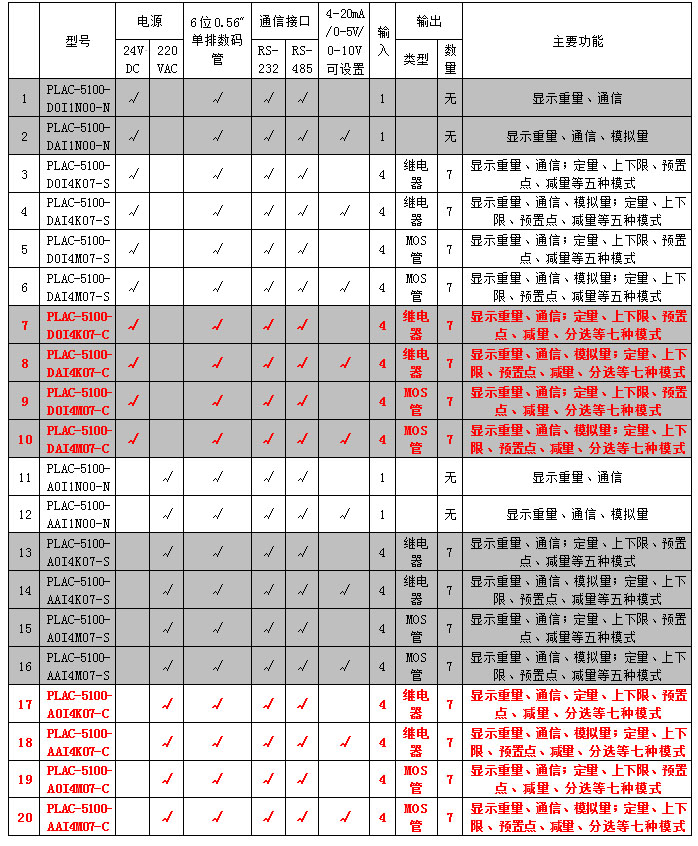

PLAC-5100-S系列電子稱重顯示控制器是山東西泰克儀器有限公司自主研發的帶開關量控制和數碼管顯示功能的稱重顯示控制器。其基本功能是將稱重傳感器的模擬信號變成數字重量信號；再經過動態數字濾波和靜態數字濾波，使數字重量信號響應更快更準確，通過串口可將數字重量信號發送出去；同時通過D/A轉換將數字重量信號變成模擬的4-20mA電流信號或0-5(10)V的電壓信號（選配功能）。模塊具有RS485和RS232雙通訊接口，支持標準MODBUS RTU通訊協議和連續輸出模式，能夠與計算機、PLC等上位機通信，還可連接大屏幕。PLAC-5100-S包含主板和擴展板(選配),擴展板主要擴展了開關量輸入和開關量輸出功能,使最多達到4路輸入和7路輸出。

該控制器既可以實現靜態下的高精度稱重，也可以在沖擊和振動的情況下實現高速準確的動態稱重。該控制器在硬件上具有開關量輸入和輸出，因此可用外部開關信號實現清零、去皮、啟動、停止等操作，可完成重量信號的定值控制、上下限控制、定量控制、減量控制、分選控制（需要選配擴展板）。可廣泛的應用于定量稱重包裝機、配料稱重包裝機、液體灌裝稱重機、重量分選機、拉壓力試驗機、載荷測試儀等裝置。

性能指標

● ?A/D分辨率:24位

● ?靜態稱重精度:1/100000

● ?A/D模塊重量輸出速率：6.25，12.5，25，50，100，200次/秒可選（默認50）

● ?通訊口：RS-232和RS-485可同時使用，支持標準Modbus RTU通訊協議。RS-232接口支持連續輸出模式，可用來接大屏幕

● ?波特率：4800、9600、19200、38400、57600、115200可選（默認19200，偶校驗）

● ?模擬量輸出（16位D/A轉換）：4-20mA或0-5V/10V（選配功能）

● ?顯示器：6位0.56"數碼管顯示

● ?鍵盤：4個高壽命機械按鍵

● ?傳感器激勵電壓：5VDC，最大電流：< 100mA (含4只350Ω稱重傳感器消耗的電流)

● ?儀表工作電源：24VDC ?200mA（直流供電型,不含開關量輸出消耗）

● ?開關量：主板1路輸入；擴展板3路輸入，7路輸出

● ?前面板：110mm×62mm

● ?殼體尺寸：126mm×92.5mm×46mm

● ?開孔尺寸：93.5mm×46.5mm

● ?嵌入式安裝方式

● ?工作環境：溫度-20～60℃，相對濕度 10%～85%，不冷凝

● ?存貯環境：溫度-40～80℃，相對濕度 10%～85%，不冷凝
